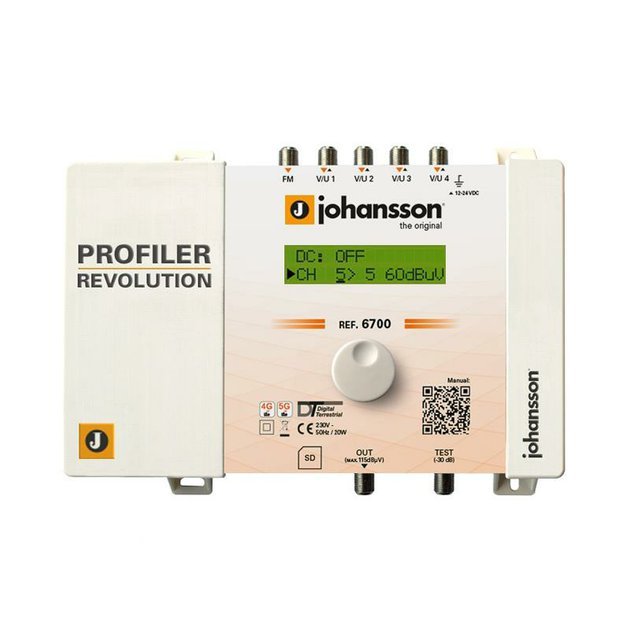

Anténny zosilňovač programovateľný Johansson 6700 Profiler Revolution

Anténny zosilňovač programovateľný Johansson 6700 Profiler Revolution
Programovateľný zosilňovač je určený pre rozvody STA, ITR. Johansson Profiler Revolution 6700 je ľahko použiteľný programovateľný zosilňovač a kanálový konvertor (menič kmitočtu) pre pozemné VHF / UHF a FM signály z niekoľkých vstupov s cieľom poskytnúť vysoko kvalitný signál. Zosilňovač disponuje piatimi vstupmi: 1x FM + 4x VHF / UHF. Zosilňovač sám detekuje najvyššej TV kanál pripojený do vstupu a podľa toho zaraďuje vstupný filter typu horná zádrž pre obmedzenie rušenia v pásme 5G, 4G (LTE) alebo je filter vypnutý pri príjme TV kanálov nad 790 MHz. Zosilňovač automaticky načíta a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že pri nastavovaní nepotrebujete merací prístroj. Zosilňovač umožňuje frekvenčnú konverziu akéhokoľvek vstupného TV kanála v pásmach VHF a UHF na akýkoľvek iný TV kanál v pásmach VHF a UHF, čo je výhodné pre rôzne hotely a penzióny, kde majú rozsiahle rozvody na vysokých kmitočtoch veľký útlm. V jednotlivých TV kanáloch (alebo klastroch) je automaticky v reálnom čase (do 20 sekúnd) regulovaná úroveň signálu pomocou AGC, tak aby na výstupe zosilňovača boli úrovne konštantný. Zosilňovač umožňuje spracovať viac ako 50 TV kanálov. Ak požadujeme konverziu kmitočtu, môže byť v klastri len jeden TV kanál. Na výstupe zosilňovača je možné zaradiť náklon 9 dB (oproti referenčnému kmitočtu 174 MHz) pre kompenzáciu útlmu rozsiahleho televízneho rozvodu na vysokých kmitočtoch. Do vstupov zosilňovača je možné pripojiť externý predzosilňovača, potom je nutné v Menu zapnúť napájať predzosilňovače + 12V alebo + 24V. Nastavenie celého modulu zosilňovača je možné uzamknú heslom proti neprávněným zmenám a tiež je možné nastavenie uložiť na SD kartu a pri nastavovaní iného modulu tieto parametre opäť načítať z SD karty. Je možné taky cez SD kartu vykonávať upgrade softvéru.


Parametry výrobku

- 5 vstupov: 1x FM + 4x VHF / UHF
- 1 výstup hlavný, 1 výstup testovacie -30 dB
- dokáže spracovať a preniesť viac ako 50 TV kanálov (multiplexov)
- možnosť diaľkového napájania externých predzosilňovačov
- zabudované interné predzosilňovače
- 32 programovateľných filtrov o nastaviteľné šírke pre 1 alebo 2 multiplexy
- frekvenčná konverzia kanálu VHF a UHF na akýkoľvek iný v pásmach VHF a UHF
- regulácia AGC v reálnom čase (do 20 sek) v jednotlivých TV kanáloch alebo klastroch
- najostrejšie filtre na trhu (50 dB na susedných kanáloch)
- zobrazuje úroveň jednotlivých TV kanálov - netreba merací prístroj
- automaticky zaraditeľné filtre 5G, LTE na vstupoch
- možnosť zaradenia náklonu 9dB na výstupe
- možná výmena zdroje bez demontáže modulu
- uzamknutie nastavenia modulu heslom
- možnosť uloženia a neskoršie načítanie konfigurácie na pamäťovú kartu SD


Technické parametre :

- počet vstupov: 5
- počet výstupov: 1 + 1 (test -30 dB)
- pracovná frekvencia: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz)
- programovateľné vstupy: 1 - 4 VHF / UHF
- LTE ochrana: automatická voľba 694 MHz, 790 MHz alebo vyp.
- počet / šírka filtrov: 32x cluster filter / 8 MHz (1 kanál)
- celkový počet programovateľných filtrov: 32
- zosilnenie: FM 35 dB, VHF> 75 dB, UHF> 75 dB
- regulácia zosilnenia: FM 20 dB, VHF / UHF automatické (AGC)
- max. vstupná úroveň: FM 37 - 77 dB, VHF 40 dB (u 64QAM s kódovou rýchlosťou 3/4) -109 dB, UHF 40 dB (u 64QAM s kódovou rýchlosťou 3/4) -109 dB
- max. výstupná úroveň: FM - 113 dB (60 dB / IM3), BIII / DAB / UHF - 120 dB (60 dB / IM3), VHF / UHF s 1x MUX - 118 dB, VHF / UHF s 6x MUX - 113 dB
- selektivita na UHF: 50 dB / 1 MHz
- natavenie náklonu: 15 dB
- napájanie predzosilňovača: 12 / 24V, 100 mA max.
- napájanie: 100 - 240V ~ AC, 50 Hz
- príkon: 16 W
- konektory: F konektor
- hmotnosť: 0,8 kg
- rozmery: 217 x 165 x 59 mm
- prevádzková teplota: -5 až + 50 ° C
