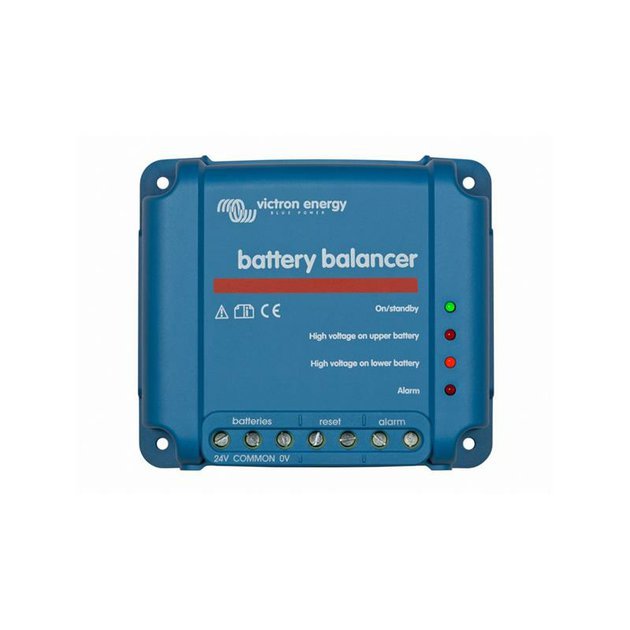

Balansér batériový Victron Energy

Balansér batériový Victron Energy
Životnosť batériového banku môže byť podstatne skrátený nabíjacie nevyváženosťou jednotlivých batérií. Ide o situáciu, keď máte sériovo alebo séria-paralelne radené 12 V batérie (nie iba paralelne!). V takomto systéme jedna 12 V batéria s mierne vyšším vnútorným odporom môže spôsobiť nedobití do plného stavu u paralelne radených batérií a prebíjanie u sériovo radených batérií. Nové batériové články alebo celé batérie radené do série majú takmer zhodné počiatočné vlastnosti. Ich drobné rozdiely sa zarovnajú počas absorpčnej alebo equalizační fázy nabíjania. Veľké rozdiely ale môžu viesť k nadmernému plynovania zapríčinené prebíjaním u viac nabitých batérií a nežiaduce sulfatácii menej nabitých batérií zapríčinené nedobitím do plného stavu.

Riešením je vyrovnané nabíjanie pomocou batériového balancéra. Ten vyrovnáva stav nabitia u dvoch do série zapojených 12 V batériou alebo niekoľko paralelných radov sériovo zapojených batérií. Akonáhle u 24 V systéme vzrastie nabíjacie napätie na viac ako 27,3 V, batériový balansér sa aktivuje a porovnáva napätie u dvoch do série zapojených batérií. Balansér dokáže presmerovať prúd s veľkosťou až 0,7 A z jednej batérie (alebo paralelne pripojených batérií) o vyššom napätí do druhej batérie. Výsledkom rozdielneho nabíjacieho prúdu je navzájom zhodný stav konečného nabitia všetkých batérií.

Batériové balancer je možné radiť aj paralelne pri zložitejších systému. U 48 V systéme sa tak použijú celkom tri balancéry (pozri schémy).

Vysvetlenie LED indikátorov:
Zelená LED dióda: zařízejí je aktívny a namerané napätie je vyššia ako 27,3 V
Horná oranžová LED dióda: odchýlka napätia je väčší ako 0,1 V
Dolná oranžová LED dióda: odchýlka napätia je väčší ako 0,1 V
Červená LED dióda: spustenie alarmu ak je rozdiel medzi sledovanými batériami väčšie ako 0,2 V. Alarm pretrváva až do stavu, kedy bude rozdiel nižší ako 0,14 V alebo ak napätie systému neklesne na nižšiu hodnotu ako 26,6 V

Význam alarmového relé
Za štandardného stavu je otvorené (neaktívny). K jeho uzavretie (aktiváciu) dôjde ak sa rozsvieti červená LED dióda, teda ak je rozdiel napätia medzi batériami vyššia ako 0,2 V. Akonáhle červená LED dióda zhasne, dôjde opäť k otvoreniu (deaktiváciu) relé (pokles rozdielu napätia medzi batériami je menšia než 0,14 V).

Reset alarmu
Vypnutie alarmu docielime vzájomným prepojením výstupov označených ako RESET. To môže byť vykonané pomocou spínača.

inštalácia
1) Batériový balancér (balancéry) musia byť inštalované na dobre vetranom zvislom povrchu v blízkosti batérií (ale vzhľadom k možnému vplyvu plynov z batérií nie priamo nad nimi!)
2) Ak je to vyžadované, nainštalujte kabeláž alarmového kontaktu a kabeláž resetu.
3) Použite minimálne kábel dimenzie 0,75 mm2 pre pripojenie negatívneho, pozitívneho a stredného pólu (v tomto poradí!)
Balansér je pripravený na prevádzku. Ak napätie na ktorejkoľvek zo sledovanej batériu (stringu) vzrastie nad 27,3 V (počas nabíjania), zelená LED dióda sa rozsvieti, čo znamená, že balancér je aktivovaný. Pokiaľ za tejto situácie bude odchýlka batérií (stringov) väčšie ako 50 mV, začína aktívne balansovanie, teda kompenzácia rozdielu batérií (stringov) .Ak odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Odchýlka väčšia ako 200 mV spustí alarmové relé.
U sérioparalelního radenia batérií musí byť stredná prepojovacia kabeláž medzi paralelnými radmi takú dimenziu, aby zvládla príslušný prúd, ak sa časť batérie odpojí.

parametre produktu

Rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom
Úroveň napätia pre aktiváciu balancéra: 27,3 V ± 1%
Úroveň napätia pre deaktiváciu balancéra: 26,6 V ± 1%
Spotreba energie v deaktivovanom stave: 0,7 mA
Spotreba energie v aktivovanom stave: 50 mV
Maximálny balančné prúd: 0,7 A pri odchýlke 100 mV a viac
Napäťová odchýlka pre spustenie alarmu: 200 mV
Napäťová odchýlka pre vypnutie alarmu: 140 mV
Alarmové relé: 60V / 1 A, štandardne otvorené
Spôsob vypnutie alarmového relé: prepojenie dvoch výstupy označených ako RESET
Ochrana proti prehriatiu: áno
Rozsah prevádzkových teplôt: -30 až + 50 ° C
Maximálna vlhkosť: až 95% (nekondenzujúca)
Farba krytu: modrá (RAL 5012)
Pripojovacie kontakty: 6 mm2 / AWG10, pripevnenie skrutky
Stupeň krytia: IP22
Hmotnosť: 0,4 kg
Rozmery (výška x šírka x hĺbka): 100 x 113 x 47 mm
