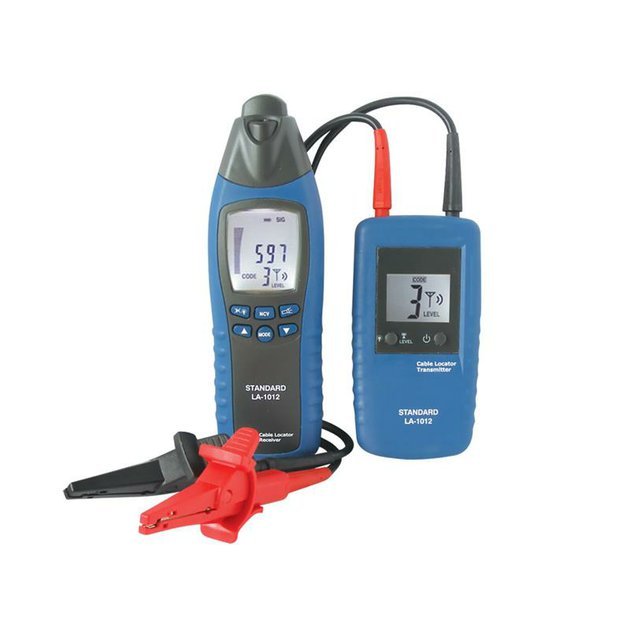

Detektor káblov LA-1012

Detektor káblov LA-1012
Káblový lokátor je zostavený z dvoch častí - z vysielača a z prijímača. Tieto časti sú prenosné meracie prístroje a používajú sa na detekciu a trasovanie vodičov a káblov. Signál generovaný vysielačom je v podstate modulovaný prúd, ktorý vytvára slabé magnetické pole v okolí vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie je zosilnené, dekódované a prijímačom prevedené na pôvodný signál. Výsledok je zobrazený na displeji. Nastavené parametre vysielača musí zodpovedať typu meraného vodiča a musí s vodičom tvoriť uzavretý prúdový obvod.

Parametre produktu:

- vyhľadávanie vodičov pod omietkou, prerušenie vodičov, skraty na vodičoch
- trasovanie vodičov uložených v zemi
- detekcia poistiek a priradenie prúdových obvodov
- trasovanie zásuviek a distribučných zásuviek, ktoré boli náhodou skryté pod omietkou
- detekcia prerušených vodičov a skratov u rozvodov podlahového kúrenia
- trasovanie kovových trubiek rozvodov vody a kúrenia
- vo všetkých oblastiach použitia (ako pod napätím, tak bez napätia) sú vykonávané bez použitia nejakých dodatočných pomôcok
- na displeji vysielača sa zobrazuje prenosová úroveň, prenosový kód a prítomnosť cudzieho napätia
- prijímač zobrazuje úroveň príjmu, prenosový kód a súčasne detekuje prítomnosť sieťového napätia
- automatické a manuálne nastavenie citlivosti
- možnosť vypnutia akustického signálu prijímača
- Auto-Power-Off (funkcia automatického vypnutia)
- podsvietenie
- možnosť prisvietenia, ak pracujete v podmienkach s nevyhovujúcim osvetlením

Technické parametre:

Vysielač:
- výstupný signál: 125 kHz
- detekcia externého napätia: áno
- rozsah napätí: 12V - 400V
- frekvenčný rozsah: 0 - 60Hz
- displej: LCD
- detekcia externého napätia: max. 400V AC / DC
- kategória prepätia: CAT Ill 300V
- stupeň vyžarovania: 2
- automatické vypnutie: približne po jednej hodine nečinnosti
- napájanie: 1x 9V batéria, NEDA 1604, 6F22
- spotreba: max. 18mA
- poistka: F0.5A 500V, 6.3 x 32 mm
- prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie)
- skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie)
- nadmorská výška: až do 2000 m
- rozmery: 130 x 69 x 32mm
- hmotnosť: cca 130g

Prijímač:
- hĺbka trasovania: závisí od materiálu a aplikácie
- mód lokácie kábla: cca 0 - 2m (jednofázové aplikácie), cca 0 - 0,5m (dvojpólové aplikácie)
- detekcia napätia: cca 0 - 0.4m
- displej: LCD s funkciami a analógovým zobrazením
- napájanie: 1x 9V batéria, NEDA 1604, 1E6F22
- spotreba: cca 23mA (bez podsvietenia alebo osvetlenia), cca 35mA (s podsvietením), max. 40mA (podsvietenie a osvetlenie)
- automatické vypnutie: približne po 5 minútach nečinnosti
- prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie)
- skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie)
- nadmorská výška: až do 2000 m
- rozmery: 192 x 61 x 37mm
- hmotnosť: cca 180g
