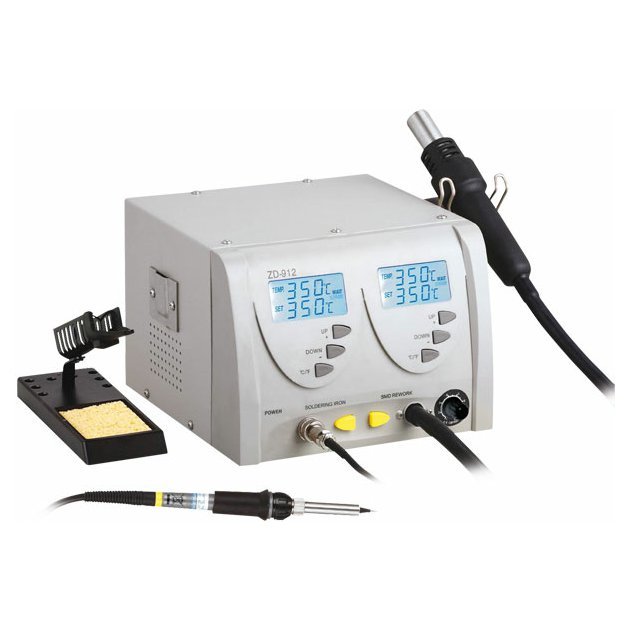

Spájkovacia / Teplovzdušná stanica ZD-912

Spájkovacia / Teplovzdušná stanica ZD-912
Servisná stanica - mikrospájkovačka s teplovzdušnou pištoľou ZD-912 je vysoko výkonná a multifunkčná stanica pre výrobu a opravy elektronických zariadení. Je vhodná pre spájkovanie a odspájkovanie väčšiny typov IO a pre opravu plošných spojov alebo jej súčastí. Tento prístroj sa používa v oblasti elektronického výskumu, výučby, výroby a špeciálne pre opravovanie elektronických zariadení. Dva dvojriadkové displeje LCD zobrazujú nezávisle nastavenú teplotu a skutočnú teplotu hrotu spájkovačky aj prúdu horúceho vzduchu teplovzdušnej pištole. Vďaka tomu sa skvele hodí na odspájkovanie citlivých obvodov SMD ako SOIC, CHIP, PLCC, BGA a pod. Chráni obvody pred poškodením statickou elektrinou a prebíjaním elektrického prúdu. Uplatní sa ale aj v rade ďalších oblastí použitia, pri ktorých je dôležitý koncentrovaný tok horúceho vzduchu, napr. pri čistení, pri nasadzovaní za tepla, ohrievanie materiálov pri údržbe alebo montáži. Teplotu je možné nastaviť na LCD displeji, rýchle zahriatie na prevádzkovú teplotu. Množstvo vzduchu je možné regulovať plynulo reguláciou mebránového čerpadla a pomocou štyroch rôznych hrotov, ktoré sú súčasťou dodávky. Ďalšie hroty-nástavce podľa tvaru SMD súčiastky je možné dokúpiť. Rukoväť je vybavená protišmykovou gumou, ktorá ponúka väčšie pohodlie a uľahčuje manipuláciu. Pinzeta pre vybratie SMD IO.

Parametre produktu:

1) Ovládacia jednotka
Spájkovačka a vyfukávačka sú ovládané automaticky dvoma mikroprocesormi. Elektronika digitálneho riadenia a vysoko kvalitné senzory zaručujú presnú reguláciu teploty v spájkovacej špičke. Najvyšší stupeň presnosti teploty a najvhodnejšie dynamické tepelné chovanie pri zmenách tepelnej záťaže je docielené rýchlym a presným vyhodnocovaním namer. hodnôt v uzavretom regulačnom obvode. Membránové čerpadlo zabudované do riadiacej jednotky znižuje hluk a zaisťuje dostatočný prúd vzduchu.

2) Spájkovačka
Spájkovačka s výkonom 60W (zahrievací príkon až 130W). Vysoký výkon a tenký tvar hrotu sú veľmi vhodné pre jemnú prácu. Vykurovacie teliesko obsahuje senzor PTC na spájkovacej špičke a môže rýchlo a presne riadiť a udržiavať nastavenú spájkovacie teplotu. Hrot spájkovačky je radu N4 a je vymeniteľný.

3) Teplovzdušná pištoľ
Pištoľ s výkonom 320W a teplotou 160 ° C do 480 ° C (320 ° F až 896 ° F) a širokým spektrom násad môže byť použitá pre spájkovanie a odspájkovanie všetkých typov SDP, QFP, PLCC obvodov. - zobrazenie teploty hrotu (vzduchu) prednastavené aj skutočné na LCD
- plynule nastaviteľná teplota vzduchu
- plynule nastavenie množstva horúceho vzduchu
- vhodná pre SMD obvody
- 4ks vymeniteľných nadstavcov priemer 2,5 + 4,4 + 10 × 10 + 14 × 14 mm (typov 79-3901, 79-3902, 79-3903, 79-3907) pre koncentrovaný tok vzduchu
- možno použiť na vyfúkavanie aj k spájkovanie SMD obvodov pomocou spájkovacej pasty


Technické parametre:

a) Stanica - riadiaca jednotka
- vstupné napätie: 220 až 240V AC / 50Hz
- príkon: max. 380W
- hlavná poistka: 3,15A / 250V
- vzduch. pumpa: membránová

b) Spájkovanie:
- napätie: 24V AC
- príkon: 60W (až 130W pri rozohrievanie)
- teplota: 160 ° C do 480 ° C
- vykurovací prvok: keramický

c) vyfúkavanie:
- napätie: 220 až 240V AC
- objem vzduchu: 24l / min (max)
- príkon: 320W
- teplota vzduchu: 160 ° C do 480 ° C




Obsah balenia:

- servisné stanice ZD-912
- 4 výmenné nástavce
- pinzeta pre podebrání a vybratie IO
- odkladací stojan
- český,slovenský, anglický a nemecký návod na obsluhu
- 4 × nástavce (typov 79-3901, 79-3902, 79-3903, 79-3907)
