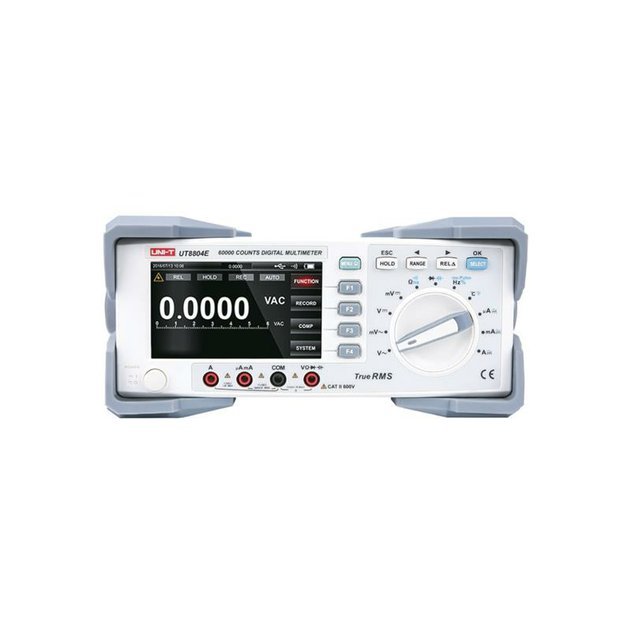

UT8804E je stolný digitálny multimeter s maximálnou zobraziteľnou hodnotou 60000 s automatickým alebo voliteľne manuálnym nastavením rozsahov, farebným displejom a funkciou merania skutočnej hodnoty RMS. Jeho konštrukcia obvodov využíva vo veľkom meradle (LSI) analogovodigitálne prevodníky (A / D), mikroprocesor, multifunkčné meranie a vysoko stabilnú technológiu výroby tenkovrstvových rezistorov, čo z neho robí digitálny multimeter s vynikajúcim výkonom. Merač je možné použiť na meranie AC / DC napätia, AC / DC prúdu, odporu, vodivosti, diód, spojitosti vedenia, kapacitancie, teploty, frekvencie, šírky pulzu atď. Okrem toho má tiež funkciu uchovávania dát, meranie maximálnej / minimálnej / strednej hodnoty, meranie s funkciou porovnania, meranie relatívnej hodnoty, detekcia špičkových hodnôt, zachytenie tendenčného grafu a možnosť záznamu / čítanie až 20 000 záznamov dát. Integrovaný 4,3 palcový farebný displej poskytuje viacúrovňové, všestranné a jasné zobrazenie výsledkov meraní s grafmi odpočtov a tendenčných grafov.


Technické parametre :

- maximálne napätie medzi vstupným terminálom a COM terminálom : 1000 V (DC / AC)
- ochrana vstupných terminálov 10A : (CE) F1, 11A H / 1000 V, poistka Ø 10x38 mm
- ochrana vstupných terminálov μA, mA : (CE) F2, F600mA / 1000 V, poistka Ø 6x32 mm
- displej farebný TFT 4,3" : úplné zobrazenie ikon; maximálna hodnota 60000
- obnovovacia frekvencia : 2-3 krát / s
- voľba rozsahov : automatická / ručná
- zobrazenie polarity : automatické
- zobrazenie preťaženia : OL


- 1. meranie AC napätia (rozsah / rozlíšenie / presnosť) :

60mV / 0.001mV / 45 ~ 1kHz ±(0.6%+60) // 1k ~ 10kHz ±(1.2%+60) // 10k ~ 20kHz ±(3%+60) // 20k ~ 100kHz ±(4%+60)
600mV / 0.01mV / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
6V / 0.0001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
60V / 0.001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
600V / 0.01V / 45 ~ 1kHz ±(0.4%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz iba orientačne
1000V / 0.1V / 45 ~ 1kHz ±(0.6%+30) // 1k ~ 5kHz ±(3%+40) // 5k ~ 10kHz ± (6%+40) // 10k ~ 100kHz iba orientačne


- 2. meranie DC napätia (rozsah / rozlíšenie / presnosť) :

60mV / 0.001mV / ±(0.025 %+20)
600mV / 0.01mV / ±(0.025 %+5)
6V / 0.001V / ±(0.025 %+5)
60V / 0.001V / ±(0.025 %+5)
600V / 0,01V / ±(0.025 %+5)
1000V / 0,1V / ±(0.003%+5)
- vstupná impedancia : asi 10MΩ
- ochrana proti preťaženiu : 1 000 V
- pre kompenzáciu predpätia pri nastavení na 60 mV by mala byť použitá funkcia REL.


- 3. meranie AC + DC napätie (rozsah / rozlíšenie / presnosť) :

60mV / 0.001mV / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600mV / 0.01mV / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
6V / 0.0001V / 50 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
60V / 0.001V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600V / 0.01V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne
1000V / 0.1V / 50 ~ 1kHz ±(1.2%+80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne


- 4. meranie AC prúdu (rozsah / rozlíšenie / presnosť) :

600μA / 0.01μA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
6000μA / 0.1μA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
60mA / 0.001mA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
600mA / 0.01mA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
20A / 0.001A / 45 ~ 1kHz ±(1%+20) // 1k ~ 10kHz ±(3%+40


- 5. meranie DC prúdu (rozsah / rozlíšenie / presnosť) :

600μA / 0.01μA / ±(0.08%+20)
6000μA / 0.1μA / ±(0.08%+10)
60mA / 0.001mA / ±(0.08%+20)
600mA / 0.01mA / ±(0.15%+10)
20A / 0.001A / ±(0.5%+10)



- 6. meranie AC + DC prúdu (rozsah / rozlíšenie / presnosť) :

600μA / 0.01μA / 50 ~ 1kHz ±(0.8%+40) // 1k ~ 10kHz ±(2.0%+40)
6000μA / 0.1μA / 50 ~ 1kHz ±(0.8%+20) // 1k ~ 10kHz ±(2.0%+40)
60mA / 0.001mA / 50 ~ 1kHz ±(0.8%+40) // 1k ~ 10kHz ±(2.0%+40)
600mA / 0.01mA / 50 ~ 1kHz ±(0.8%+20) // 1k ~ 10kHz ±(2.0%+40)
20A / 0.001A / 45 ~ 1kHz ±(1,2%+20) // 1k ~ 10kHz ± (3%+40)



- 7. meranie odporu (rozsah / rozlíšenie / presnosť) :

600Ω / 0.01Ω / v režimu REL: ±(0.05%+10)
6kΩ / 0.0001kΩ / ±(0.05%+2)
60kΩ / 0.001kΩ / ±(0.05%+2)
600kΩ / 0.01kΩ / ±(0.05%+2)
6MΩ / 0.0001MΩ / ±(0.3%+10)
60MΩ / 0.001MΩ / ±(2%+10)
- ochrana proti preťaženiu : 1000 V
- vlhkosť by mala byť <50% pri 60MΩ nastavení



- 8. meranie vodivost (rozsah / rozlíšenie / presnosť) :

60nS / 0,01nS / ± (2%+10)
- ochrana proti preťaženiu : 1000 V
- vlhkosť by mala byť <50%



- 9. meranie kapacity (rozsah / rozlíšenie / presnosť) :

6nF / 0.001nF / ±(3%+10)
60nF/ 0.01nF / ±(2.5%+5)
600nF / 0.1nF / ±(2%+5)
6μF / 0.001μF / ±(2%+5)
60μF / 0.01μF / ±(2%+5)
600μF / 0.1μF / ±(2%+5)
6mF / 1μF / ±(5%+5)
60mF / 10μF / Nespecifikováno
- ochrana proti preťaženiu : 1000 V
- maximálna zobraziteľná hodnota : 6000 číslic



- 10. meranie teploty (rozsah / rozlíšenie / presnosť) :

-40°C – 40°C / 1°C / ±(2.0%+30)
40°C – 400°C / 1°C / ±(1 .0%+30)
100°C – 1000°C / 1°C / ±2.5%
-40°F – 104°F / 1°F / ±(2.5%+50)
104°F – 752°F / 1°F / ±(1 .5%+50)
752°F – 1832°F / 1°F / ±2.5%


- 11. meranie frekvencie (rozsah / rozlíšenie / presnosť) :

60Hz / 0,001Hz / ±(0.02%+8)
600Hz / 0,01Hz / ±(0.01%+5)
6kHz / 0,0001Hz / ±(0.01%+5)
60kHz / 0,001Hz / ±(0.01%+5)
600kHz / 0,01Hz / ±(0.01%+5)
6MHz / 0,0001MHz / ±(0.01%+5)
60MHz / 0,001MHz / ±(0.01%+5)
- ochrana proti preťaženiu : 1000 V
- požiadavky na vstupné amplitúdu :
10Hz – 30MHz : 600 mV ≤ a ≤ 30Vrm
> 30 MHz : nie je uvedené


- 12. meranie pracovného cyklu (rozsah / rozlíšenie / presnosť) :

10% ~ 90% (10Hz-2kHz) / 0.01 / ±(1.2%+30)
- ochrana proti preťaženiu : 1000 V
- doba stúpanie: <1μs, signál je vycentrovaný na úrovni spúšte



- 13. merania šírky pulzu (rozsah / rozlíšenie / presnosť) :

250ms / 0.001ms ~ 0.01ms / ±(1.2%+30)
- ochrana proti preťaženiu : 1000 V
- doba stúpanie : <1 mikrosekúnd, signál je vycentrovaný na úrovni spúšte
- 10 Hz - 200 kHz : šírka pulzu> 2μs
- rozsah šírky impulzu je určený frekvenciou signálu



- 14. Test spojitosti vedenia :

rozlíšenie 0.01Ω
Poznámka
kontrolné napätie je asi 3V
upozornenie na skrat : Ak je odpor menší než 10Ω, bzučiak trvalo znie.
ak je odpor> 50Ω bzučiak bude ticho.
upozornenie na otvorený okruh : ak je odpor> 50Ω, bzučiak trvalo znie.
ak je odpor <10Ω, bzučiak bude ticho.
- ochrana proti preťaženiu : 1000 V


- 15. Test diód :

rozlíšenie 0.0001V
Poznámka
kontrolné napätie je asi 3V a merateľná hodnota poklesu dopredného napätia PN
prechodu je asi ≤3V. Keď je aktivovaný bzučiak, krátke pípnutie indikuje normálnosť
spojenie PN prechodu, nepretržité pískanie označuje skrat PN prechodu
typické napätie kremíkového PN prechodu je asi 0,5 až 0,8 V


- pracovná teplota: 0 ° C - 40 ° C (32 ° F - 104 ° F)
- skladovacia teplota : -10 ° C - 50 ° C (14 ° F - 122 ° F)
- relatívna vlhkosť : ≤75% pri 0 ° C - 30 ° C, ≤50% pri 30 ° C - 40 ° C
- teplotný koeficient : 0,1x (špecifikovaná presnosť) / ° C (<18 ° C alebo ≥28 ° C)
- elektromagnetická kompatibilita :
RF = 1V/m, celková presnosť = špecifikovaná presnosť + 5% rozsahu
RF> 1V/m, žiadny špecifikovaný výpočet
- napájanie : AC 100V / 120V / 220V / 240V, 47 - 63Hz
- použitá ochranná poistka pre napájacie napätie 220 až 240V / AC : T125mA / 250V
- rozmery : 320mm x 265mm x 110mm
- bezpečnostná norma : IEC 61010: CAT II 600V



Obsah balenia :

- návod na obsluhu: ,anglický, český : 1ks
- testovacie káble : 1 sada
- krokosvorky : 1 sada
- teplotná sonda typu K : 2ks
- napájací kábel (AC 220V) : 1ks
- aplikácia na CD : 1ks
- USB kábel : 1ks



VÝROBCA: UNI-TREND
https://www.uni-trend.com/
