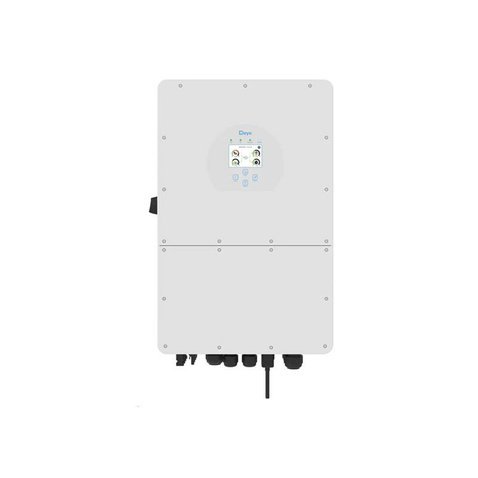

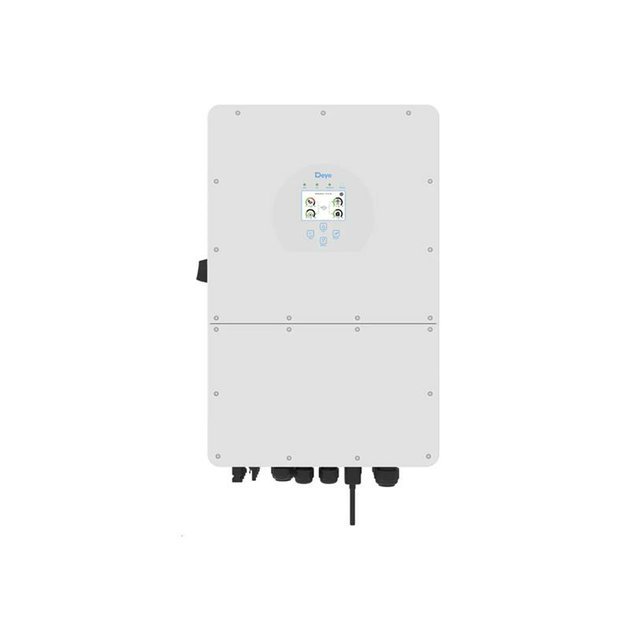

Striedač hybridný DEYE SUN-20K-SG01HP3-EU-AM2, 20kW, 3F, HV

SUN 5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 je úplne nová rada trojfázových hybridných striedačov podporujúcich 160-700V HV batériu, zaisťujúca vyššiu účinnosť systému a nižšiu produkciu odpadového tepla. Vďaka kompaktnému prepracovanému dizajnu a prvotriednym technológiám tento rad zvláda prevýšenie výkonu FV sústavy až o 30% voči menovitému výkonu striedača (pomer DC/AC = 1.3). Odpadá tak nutnosť k FV sústave voliť vždy výkonovo zhodný model, čo prináša úsporu v cene inštalácie. Podporuje trojfázový asymetrický výstup až 150% pre čo najširšie uplatnenie v rozličných podmienkach. Farebný LCD displej zaisťuje užívateľsky prívetivé rozhranie pre prehľad aj konfiguráciu systému (riadenie batérie, AC / solárne nabíjanie v závislosti na rôznych aplikáciách atď.). Najväčšou výhodou tohto meniča je nastaviteľný vstup/výstup „smart load“ kam je možné pripojiť generátor, stringový menič, alebo vykurovaciu patrónu pre ohrev vody. Možnosti tohto portu vám ponúkajú využiť podobné funkcie ako wattrouter.


Hlavné parametre

Vysokonapäťové prevedenie pre vyššiu účinnosť
3-fázový asymetrický výstup
Dva MPPT trackery
Štyri stringové vstupy (8 konektorov)
Pracovné napätie MPPT 150 - 850V
Inteligentná monitorovacia platforma
Unikátna funkcia Smart Load, Grid peak shaving, phase balancing
Možnosť zapojiť až 10 paralelných jednotiek
6 časových okien na nabíjanie a vybíjanie

Toto zariadenie je v zozname výrobkov programu Nová zelená úspora (SVT34925)


Technické parametre

Batérie
Typ batérie: lítium-ión
Napätie batérie: 160 - 700 VDC
Max. nabíjací prúd: 37 A
Max. vybíjací prúd: 37 A
Počet batériových vstupov: 1

FV vstup
Max. FV výkon: 26000 W
Max. DC napätie: 1000 V
Spúšťacie napätie: 180 V
Max. vstupný skratový prúd: 39 + 39 A
Max. vstupný prevádzkový prúd: 26 + 26 A

AC vstup / výstup
Menovitý činný výkon: 20000 W
Menovitý jalový výkon: 22000 VA
Max. preťaženie: 1,5x menovitého výkonu po 10s
Menovitý vstupný / výstupný prúd: 30,4 / 29 A
Max. vstupný / výstupný prúd: 33,4 / 31,9 A
Max. trvalý priechodný prúd (zo siete do záťaže): 80 A
Menovité napätie: 220/380 V, 230/400 V
Typ zapojenia: 3L + N + PE
Frekvencia siete: 45 až 65 Hz

Účinnosť
Max. účinnosť: 97,6 %
EURO účinnosť: 97 %
MPPT účinnosť: >99 %

Funkcia ochrany
DC prepólovanie
AC prúdové preťaženie
AC prepätie
Skrat AC výstupu
Detekcia DC zložky na AC výstupe
Prepätie pri prudkom poklese záťaže
Detekcia unikajúceho prúdu v PE
Prerušovač oblúkov
Monitorovanie elektrickej siete
Ostrovné izolačné funkcie
Detekcia chyby uzemnenia
Spínač DC vstupu
Detekcia odporu DC svorkovnice
Prúdový chránič (RCD)
Prehriatie
Prepäťové špičky
Trieda prepäťovej ochrany: typ II (AC), typ II (DC)

Ostatné parametre
Pracovná teplota: -40 °C až +60 °C
Vzdušná vlhkosť: 0 - 100%
Max. nadmorská výška: 2000 m
Hlučnosť: ≤ 55 dB
Chladenie: aktívne inteligentne riadené
Topológia: neizolovaný
Sieťové normy: IEC 61727, IEC 62116, CEI 0-21, EN 50549，NRS 097, RD 140, UNE 217002, OVE-Richtlínia R25, G99, VDE-AR-N 4105
Bezpečnostné štandardy: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Trieda ochrany voči prepätiu: OVC II (DC), OVC III (AC)
Rozmery: 408 x 638 x 237 mm (bez konektorov a držiakov)
Hmotnosť: 30.5 kg
Stupeň krytia: IP65
