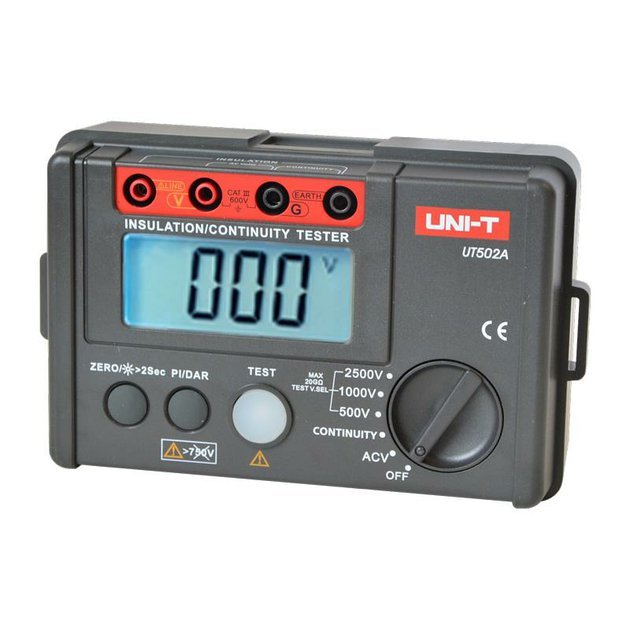

Tester izolačného odporu UT502A.
Skúšačky elektrické izolácie radu UT500 sa používajú na meranie izolačného odporu elektrických zariadení a domácich spotrebičov pri vykonávaní pravidelných revízií. To sa vykonáva meraním izolačného odporu medzi elektrickými obvodmi alebo medzi obvodmi a zemou (kostrou zariadenia). Rad UT500 môže merať izolačný odpor, striedavé napätie, nízky odpor, PI (polarizačné index) a DAR (dielektrická absorpcie). Jednotlivé prístroje rady UT500 sa od seba líšia rozsahy testovacieho napätia (UT501A 100V až 1000V, UT501B 250V až 1000V, UT502A 500V až 2500V), maximálnym nameraným izolačným odporom (UT501A 0MΩ až 5GΩ, UT501B 0MΩ až 5GΩ, UT502A 0MΩ až 20GΩ) a niektorými ďalšími parametrami.

Ide o prístroje na testovanie a kontrolu pre zaistenie správnej funkcie transformátorov, generátorov, vysokonapäťových motorov, výkonových kondenzátorov, napájacích káblov, zvodičov, spínačov, elektrických strojov a spotrebičov. Sú to ideálne prístroje pre vykonávanie elektrické údržby a sú vyrobené v súlade s normami IEC61010 a IEC61557.

Parametre produktu UT502A :

- meranie odporu izolácie 0MΩ až 5,5GΩ
- skúšobné DC napätie 500V / 1000V / 2500V
- meranie polarizačného indexu a dielektrickej absorpcie
- meranie nízkeho odporu 0 až 200Ω
- meranie AC napätia v rozsahu 30 až 600V (50 / 60Hz)
- indikácia preťaženia pri >22GΩ
- LCD podsvietený displej s rozsahom 1999
- automatické prepínanie rozsahov
- podružný displej pre zobrazenie skúšobného napätia a zapnutých funkcií
- varovanie červeným svetlom
- napájanie 6x batérie 1,5V (AA)
- indikácia slabých batérií
- ochrana proti prepätiu CATIII 600 V


Technické parametre UT502A :

- menovité skúšobné napätie / rozsah merania izolačného odporu / menovitý merací prúd / vnútorný odpor
500V / 0,00MΩ až 5,5GΩ / 1,00 mA až 1,10mA / 500kΩ
1000V / 0,00MΩ až 5,5GΩ / 1,00 mA až 1,10mA / 1MΩ
2500V / 0,00MΩ až 20GΩ / 1,00 mA až 1,10mA / 1MΩ
- tolerancia napätie otvoreného obvodu: + 10%
- skratový prúd skúšobného napätie: menšia ako 1,8 mA
- rozsah presnosti merania izolačného odporu: 0,00MΩ až 99,9MΩ: ± (3% + 5) / 100MΩ až 10GΩ: ± (5% + 5) / 10GΩ až 20GΩ: ± (10% + 5)

- meranie polarizačného indexu po dobu merania 10 minút / 1 minúta
- hodnota PI / kritérium: ≥ 4 / najlepšie, 4 až 2 / dobrá, 2,0 až 1,0 / varovanie, ≤ 1,0 / zlá

- meranie dielektrická absorpcie po dobu 60sec / 30sec
- hodnota DAR / kritérium: ≥ 1,4 / najlepšie, 1,25 až 1,0 / dobrá, ≤ 1 / zlá

- meranie nízkeho odporu (spojitosť obvodu) - rozsah: 0,00Ω až 200Ω
- rozlíšenie: 0,01Ω
- nulovanie displeja pre presnejšie meranie: áno, tlačidlo ZERO
- napätie otvoreného obvodu pred meraním: cca 5,0V
- prúd pri meraní: cca 200mA
- presnosť: ± (2% + 3)

- meranie AC napätia - v rozsahu: 30V až 600V (50 / 60Hz)
- rozlíšenie: 1V
- presnosť: ± (2% + 3)

- displej: viacfunkčny LCD s rozmermi 70,6 mm x 34 mm, rozsah 1999
- podsvietenie displeja: možnosť bieleho podsvietenia, alebo červeného podsvietenia pri varovaní
- automatické prepínanie rozsahov: áno
- bzučiak: áno, indikácia vysokého napätia
- automatické vybíjanie vnútorné kapacity po skončení merania: áno
- napájanie: 6x alkalická batéria 1,5V (AA)
- prúdová spotreba (režim skúšobného napätie 2500V): 200mA, v kľudovom reřimu ≤ 10mA
- indikácia slabej batérie: áno, pri poklese napätia pod 7V
- hmotnosť: 0,7 kg (vrátane batérie)
- rozmery výrobku: 150 x 100 x 71mm
- farba výrobku: červená a sivá
- podmienky pre továrenské kalibráciu: teplota okolia 23 ° C ± 5 ° C, vlhkosť 45% až 75%
- odporúčaná kalibrácia: 1x ročne, kalibračný protokol nutné objednať samostatne
- pracovné podmienky: 0 ° C do + 40 ° C / relatívna vlhkosť vzduchu je 85% alebo menej
- skladovacie podmienky: -20 ° C do + 60 ° C / relatívna vlhkosť je 90% alebo menej
- nadmorská výška: max. 2000m


Obsah individuálneho balenia :

- prístroj UT502A: 1 ks
- testovacie káble: 1 pár
- krokosvorky: 1 pár
- batérie AA 1,5V (LR6): 6 ks
- anglický, český, slovenský návod: 1ks


Veľkoobchodné balenie :

- štandardné množstvo v kartóne: 20 ks
- štandardné rozmery kartónu: 500 x 380 x 330 mm
- celková hmotnosť kartónu: cca 18,9 kg
